來源：河北梯形扣螺母廠家 作者：邯鄲市譽標緊固件制造有限公司 時間：2018/9/2 16:48:16 瀏覽：2598次
|
|
 |

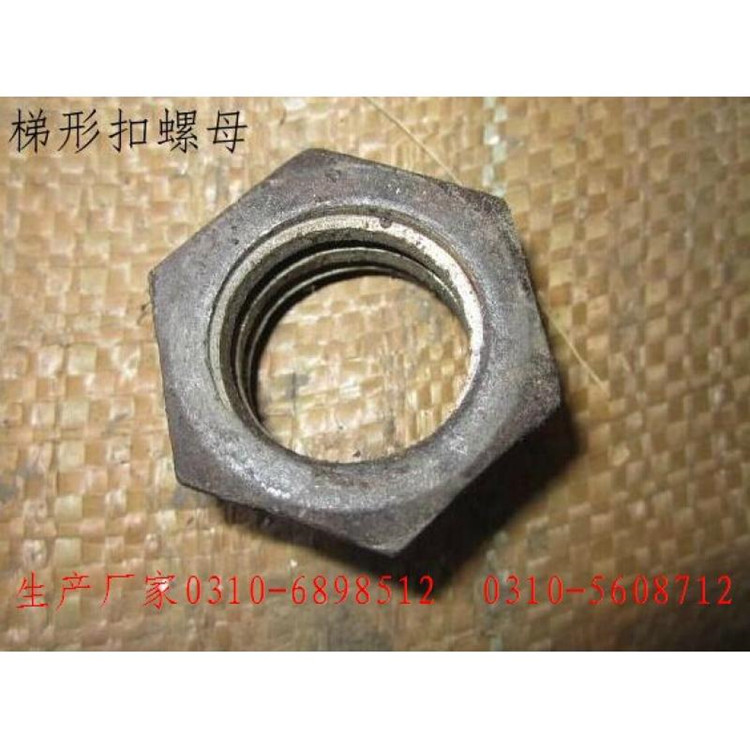

梯形扣螺母-T型扣螺母廠家-永年異形螺母廠家
梯形扣螺母螺紋介紹：
梯形螺紋的中徑比普通螺紋要厚且有強度，還有它要比其他的螺紋更耐磨，但直徑不能太小，所以在需要較大傳動力的場合都選用梯形螺紋。 梯形螺紋的特點和應用螺紋的一種，牙型為等腰梯形，牙型角為30。內外螺紋以錐面貼緊不易松動。與矩形螺紋相比，傳動效率略低，但工藝性好，牙根強度高，對中性好。如用剖分螺母，還可以調整間隙。
梯形扣螺母螺紋標準介紹：
梯形螺紋是常用的傳動螺紋。我國標準規定30°梯形螺紋代號用“Tr”及公稱直徑×螺距表示，左旋螺紋需在尺寸規格之后加注“LH”，右旋則不注出。例如Tr36×6；Tr44×8LH等。
梯形扣螺母各基本尺寸名稱，代號及計算公式如下：
牙型角α=30°螺距P 由螺紋標準確定牙頂間隙ac P=1.5～5 ac=0.25；P=6～12 ac=0.5；P=14～44 ac=1外螺紋大徑d 公稱直徑中徑d2=d-0.5P小徑d1=d-2h3牙高h(yuǎn)3=0.5P+ac內螺紋大徑D4=d+2ac中徑D2=d2小徑D1=d-P牙高H4=h3牙頂寬f=0.366P牙槽底寬w=0.366P-0.563ac螺紋升角ψ tgψ=P/πd2。
|
| |
